德国EPK高精度涂镀层测厚仪-Minitest7400
采用SIDSP(数字信号处理技术)涂层测厚仪，稳定，准确
简介:
德国ElektroPhysik(简称EPK)公司是一家专门生产测厚仪的专业公司，自1954年以来一直致力于测厚类产品的开发和研究工作，是生产测厚类产品的知名公司之一。半个多世纪以来，EPK公司作为测厚领域的领军公司，在这个领域取得很高的声誉，有着不可替代的地位。高精度涂镀层测厚仪MiniTest 7400是一款采用SIDSP(数字信号处理技术)创新技术涂层测厚仪，使测量更加稳定，更加准确。
产品介绍
高精度涂层测厚仪MiniTest 7400特点：
• 所有金属基材上的非破坏性测量
• 多种图形显示选项
• 菜单控制界面，更强的数据和配置管理
• 用于简易配置评估和数据设置报告的PC软件
• 测量厚度高达35mm的各种耐磨探头
• SIDSP®技术提升精确度和重现性
MiniTest 7400 探头：
可选探头
种类繁多的可换探头，满足各种应用要求。
可以通过推拉式连接系统轻松地更换探头。
两用型FN探头自动识别基体材料。
与表面接触后，仪器自动切换到合适的测量原理。 因此，应用错误会被淘汰，加快了测量进程。
1.多点校准,在实验室条件下符合提供的标准
2.零点校准，并且校准值和预期的涂层厚度接近
3.使用精密支架，不适用HD探头
4.如果选择“快速”，测量速度主要取决于操作
5.根据 DIN 55350第13部分
6.多点校准值优于获得的指定数据.
7.包括涂层
探头设计选择

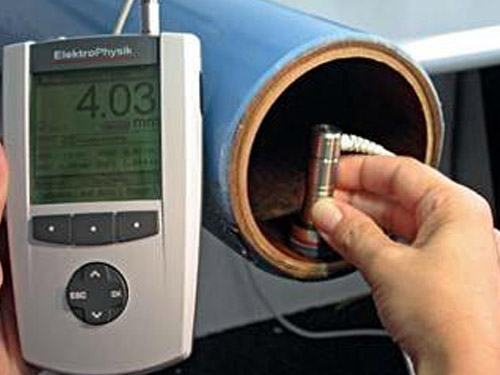

不同的线缆插口类型更加灵活，来适应测试要求。每个标准探头都可以提供直线缆插口或直角设计，后者可以测量难以进入的类似管和中空零件。
对由于油漆或粉尘污染的恶劣坏境需要特殊的探头。为了给在恶劣环境中提供最终保护，MiniTest 7400提供了一个特制的坚固探头系列(HD探头)。这些探头具有特殊的灌浆密封用来保护探头设备。外部的弹簧装置使探头易于清洗。
F 2 HD 探头
对于粗糙表面，“F2 HD”型探头是特别适用于粗糙表面的探头。
MiniTest 7400 主机技术参数
| 数据记忆组数 | 500 |
| 存储数据量 | 约250000个读数 |
| 统计值(每批组) | 读数个数，最大值，最小值，平均值，标准偏差，变异系数，组统计值(标准设置/自由配置)，过程能力指数CP和CPK，直方图，趋势图 |
| 校准程序符合国际标准和规范 | ISO，SSPC，瑞典标准，澳大利亚标准 |
| 校准模式 | 最多5点校准，使用者可调节补偿值 |
| 极限值监控 | 声音、视觉报警提示超过极限值 |
| 测量单位 | μm，mm，cm，mils，inch，thou |
| 操作/存放温度 | -10℃~60℃/-20℃~70℃ |
| 数据接口 | IrDA®1.0红外接口，可选USB和RS232适配器 |
| 电源 | 4节AA(LR06型)电池，或可选外接电源(90－240V～/48－62Hz) |
| 规范和标准 | 160x160像素LCD带背光 |
| 显示 | 153mmx89mm32mm |
| 尺寸 | |
| 重量 | 310g；(主机包括电池) |

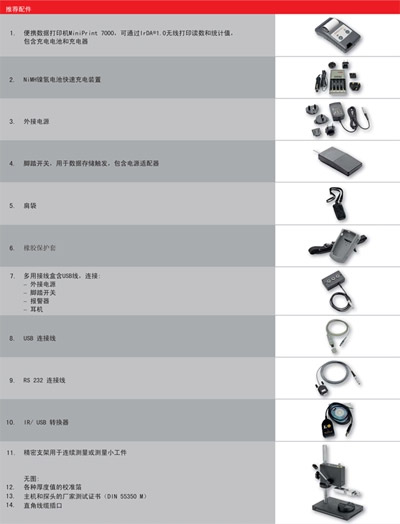

MiniTest 7400 可选配件
技术参数
探头技术参数
| 标准探头 | HD探头 | 量程 | 低端 分辨率 | 误差 | 重复性 (标准偏差) | 最小曲率 半径 (凸/凹) | 最小测量 区域直径(无测量标准) | 最小测量 区域直径(有测量标准) | 最小基 体厚度 |
| F05 | F05HD | 0~0.5mm | 0.02μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 0.3mm |
| F1.5 | F1.5HD | 0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 0.3mm |
| F1.5-90 | 0~1.5mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | 0.3mm | |
| F2HD | 0~2mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | - | 0.5mm | |
| F5 | F5HD | 0~5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | 0.5mm |
| F15 | 0-15mm | 1μm | ±(5μm±0.75%) | ±(2.5μm±0.5%) | 5/25mm | 25mm | 25mm | 1.0mm | |
| F35 | 0-35mm | 5μm | ±(20μm±0.75%) | ±(10μm±0.5%) | 50/50mm | 100mm | - | 1.5mm | |
| N0.2 | N0.2HD | 0~0.7mm | 0.02μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 40μm |
| N0.7 | N0.7HD | 0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | 40μm |
| N0.7-90 | 0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | 40μm | |
| N2.5 | N2.5HD | 0~2.5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | 40μm |
| N7 | 0~2.5mm | 1μm | ±(5μm±0.75%) | ±(0.8μm±0.5%) | 15/25mm | 23mm | 20mm | 40μm | |
| FN1.5 | FN1.5HD | F：0~1.5mm N：0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 1/7.5mm | 14mm | 5mm | F：0.3mm N：40μm |
| FN1.5-90 | F：0~1.5mm N：0~0.7mm | 0.05μm | ±(1μm±0.75%) | ±(0.5μm±0.5%) | 平面/5mm | 10mm | 5mm | F：0.3mm N：40μm | |
| FN5 | FN5HD | F：0~5mm N：0~2.5mm | 0.1μm | ±(1.5μm±0.75%) | ±(0.8μm±0.5%) | 1.5/10mm | 14mm | 10mm | F：0.5mm N：40μm |
